产品介绍

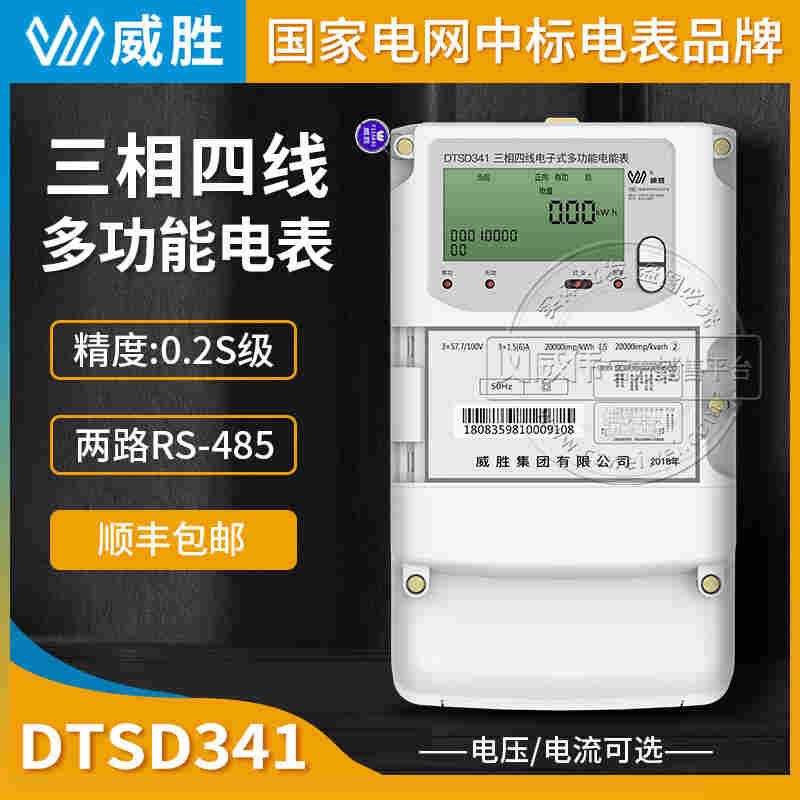

长沙威胜DTSD341-U9 0.2S级3*220/380V 3*1.5(6)A三相四线高精度关口电表电流规格和互感器配置
1.5（6）A注释：外接5A电流输出互感器
5（6）A注释：外接5A电流输出互感器
0.3（1.2）A注释：外接1A电流输出互感器
1（2）A注释：外接1A电流输出互感器
1（10）A注释：外接5A电流输出互感器*注意：在南网区域有的地方采用
5（20）A注释： 直通表
10（40）A注释： 直通表
10（60）A注释： 直通表
20（80）A注释： 直通表
30（100）A注释： 直通表
长沙威胜DTSD341-U9 0.2S级3*220/380V 3*1.5(6)A三相四线高精度关口电表电压规格及电表脉冲常数
3*220/380V
1.5（6）A6400 imp/kw
5（20）A800 imp/kw
10（40）A600 imp/kw
10（60）A400 imp/kw
20（80）A300 imp/kw
30（100）A300 imp/kw
3*57.7/100V
1.5（6）A20000 imp/kw
5（6）A20000 imp/kw
1（10）A20000 imp/kw
0.3（1.2）A100000 imp/kw
1（2）A100000 imp/kw      电流恒定场合使用，如核电站、关口变电站
*注意：imp/kw代表脉冲常数，脉冲常数代表电表每计量一度电，脉冲指示灯闪烁的次数
长沙威胜DTSD341-U9 0.2S级3*220/380V 3*1.5(6)A三相四线高精度关口电表功能分类
计量参数功能：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。
参数监测功能：可监测各相电压、电流实时值，可监测三相及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。
分时计量功能：分时计量正反向有功电量、四象限无功电量及*需量。
数据存储功能：可存储12个月历史电量数据。
负荷曲线：具有6类数据记录负荷曲线功能；可在电压、电流、频率、功率及功率方向、功率因素、有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。
显示功能：宽视角、大屏幕液晶显示，具有丰富的状态指示与汉字辅助提示信息；可显示近3月的每月电量数据。
防窃电功能：具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能，防止用户非法取掉或截断电压、电流接线。
数据输出、通讯功能：可通过按键显示、红外掌机及2RS485通讯口抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL/T645-2007多功能电能表通讯规约。
防盗电功能
用户如非法取掉或截断电压、电流接线，电表会发出报警信号，直到用户恢复正常用电。
开盖记录功能
防止非法变更电路。
铅封防盗电功能
铅封一次性使用不可恢复。
液晶屏常规显示内容
本月正向（反向）有功（无功）电量。｛支持按键“上、下翻”查看上三月电量详情｝
本月正向（反向）有功（无功）尖、峰、平、谷各电量。｛支持按键“上、下翻”查看上三月电量详情｝
A、B、C各项电量参数：有功功率、无功功率、功率因数、相角位、电压、电流、需电量、失流、失压、功率、逆相序等显示。
长沙威胜DTSD341-U9 0.2S级3*220/380V 3*1.5(6)A三相四线高精度关口电表抄表方式
显示抄表：通过电表上的按键，可在液晶屏上查询到电表每月的电量、电压、电流、功率因数等数据。
停电抄表：装有停电抄表电池为电能表提供运行所需能量，以维持表内相关数据。
通信抄表：通过双RS485通讯口抄表、手持红外抄表机，配合抄表系统，可抄读电表的各项电量数据。并支持DL/T645-2007多功能电能表通讯规约。
长沙威胜DTSD341-U9 0.2S级3*220/380V 3*1.5(6)A三相四线高精度关口电表包装内容
威胜DTSD341-U9三相四线电子式多功能电能表
产品使用说明书（每箱一本）
产品保修单
